天車式五軸加工中心機

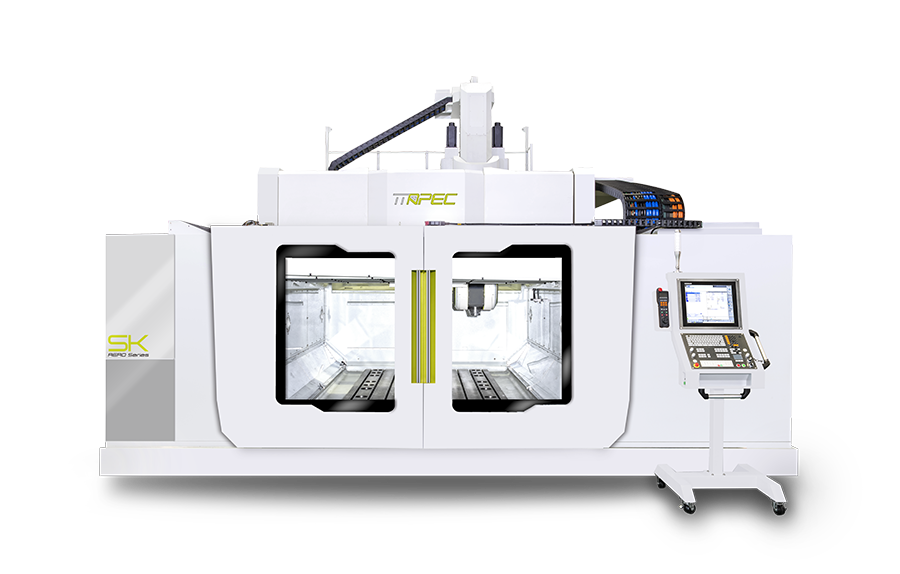

航太專用五軸高速龍門加工中心機SK series
- U型力流結構
- XY軸高速線性馬達驅動
- Z軸雙螺桿驅動
- 橫樑強力沖屑系統
- 自動開合天棚防護鈑金
- 附加頭自動交換系統

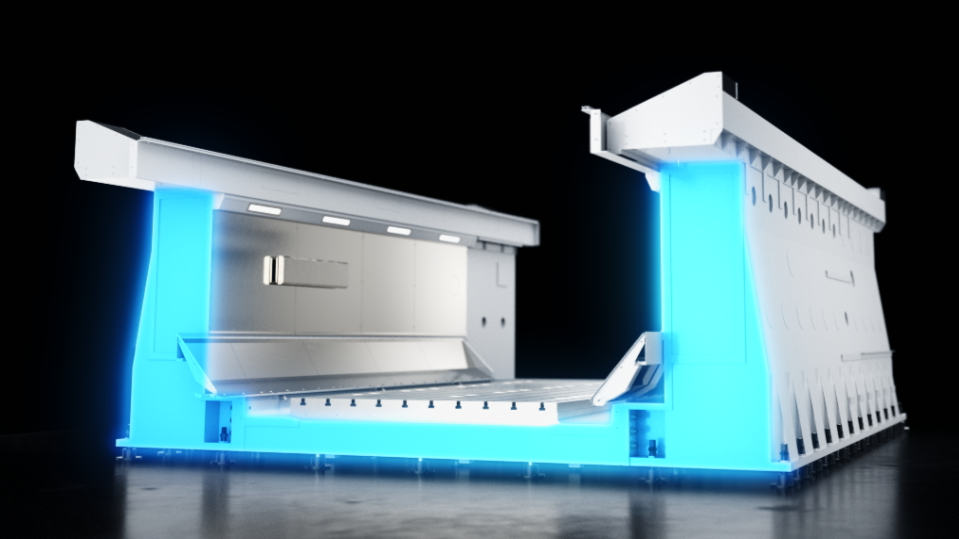

• U型力流結構縮短力流的傳遞路徑，可達到高速動態行為。立柱及底床可不需拆卸分離運輸，大幅減少安裝時間。

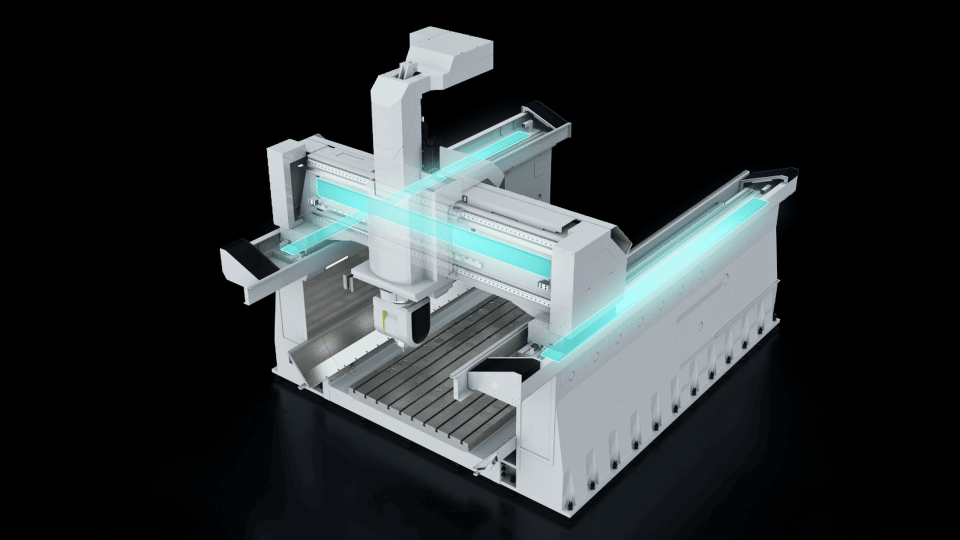

• X/Y 軸高功率直線電機驅動
X/Y 軸採用最新科技高功率直線電機驅動，其為非接觸式、動力直接傳送，無須透過機械零組件。無背隙、無磨損，提供高精度、高進給速率及高加速度的優異加工條件。

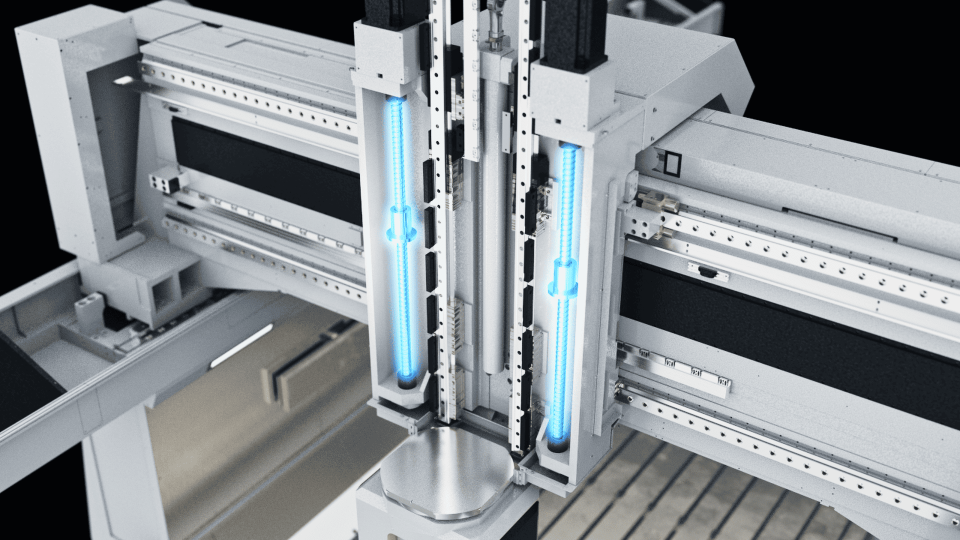

• Z 軸高精度滾珠螺桿驅動
採用 C3 等級精密滾珠螺桿，具備低噪音、省空間與輕量化設計，並提供高加減速、高精度及高重現性表現。對於高導程與大直徑滾珠螺桿，能維持更佳的加工品質。

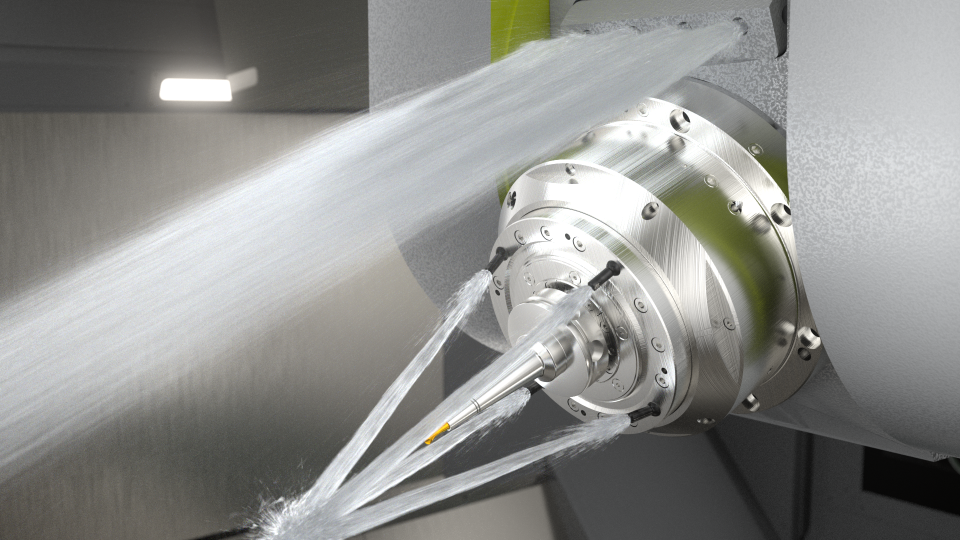

• 中噴系統
主軸中心出水系統，支援高速切削與深孔加工，提升冷卻效率，延長刀具壽命。

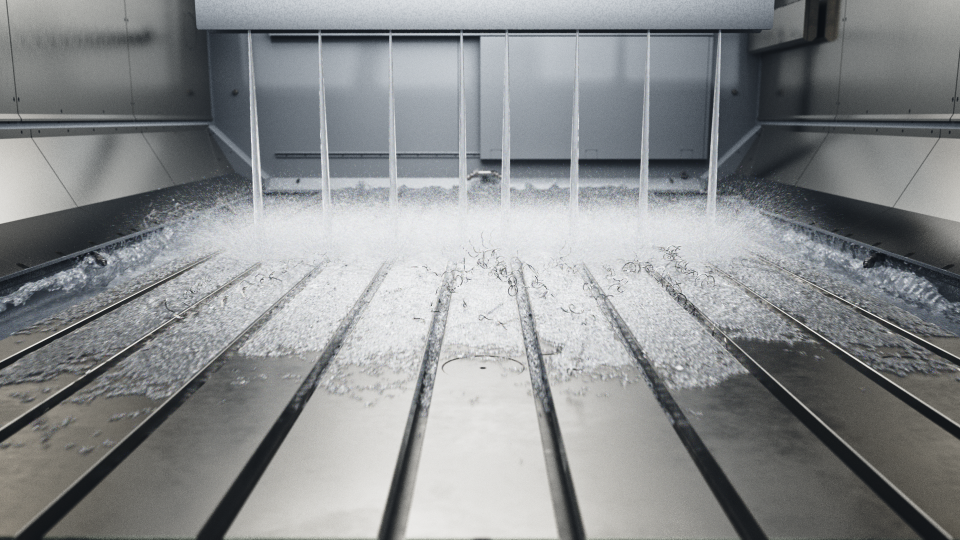

• 橫樑沖水系統
加工區上方配置多組高壓可調角度噴嘴，能有效將機台內部及工件表面的殘留切屑快速排出加工區。

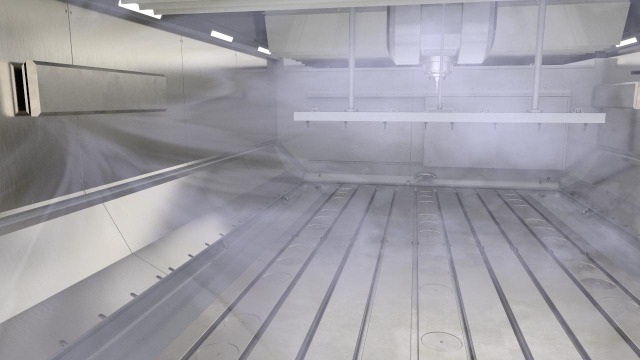

• 油霧收集搭配過濾系統
有效淨化加工區域，維持潔淨的加工環境。

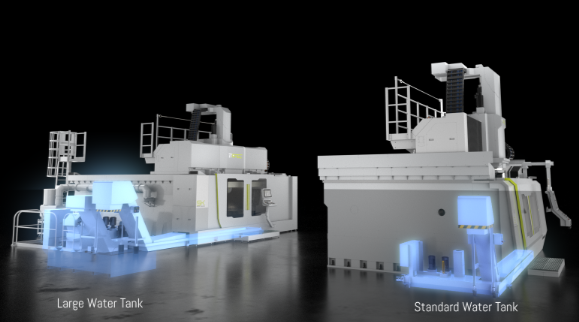

• 複合式排屑機及大容量水箱本機配備兩組高效能排屑機，搭配工作台兩側沖屑裝置，具備優異的切屑清除能力。第一組可快速排出切削後的大量切屑；第二組為滾筒過濾排屑機，可減少第一組排屑機溢出的切屑排入水箱中。大容量水箱可穩定供給機床大量切削冷卻及除屑需求，同時增加切削液的降溫冷卻時間。

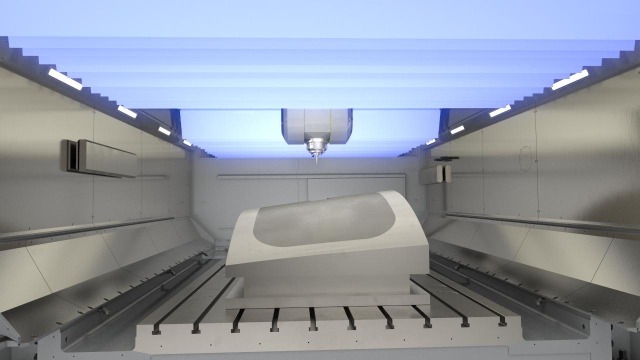

• 自動開合天棚系護蓋本機採用高耐用布幕，具備低噪音、滑動順暢及長期運行穩定等特性，可有效防止粉塵、水氣及油污進入加工區域。天棚採氣壓缸驅動，可依需求切換手動或 CNC 程式控制自動開合模式，確保穩定且精準的作動控制。搭配可移動式橫梁設計，在維持整機全密閉防護的同時，不影響天車吊掛及大型工件進出，有效提升操作便利性、作業安全及加工環境整潔。
*以上規格為通用參考規格，若有其他特殊需求請聯絡業務人員，我們將提您最適合的解決方案規格 單位 SK2530/40/50/60/80 SK3020/40/50/60/80 X軸 mm 3,000/4,000/5,000/6,000/8,000 2,000/4,000/5,000/6,000/8,000 Y軸 mm 2,500 3,000 Z軸 mm 1,000 工作台長度 mm 3,000/4,000/5,000/6,000/8,000 2,000/4,000/5,000/6,000/8,000 工作台寬度 mm 2,000 3,000/2,500/2,500/2,500/2,500 工作台負重 tons 8,000 快速進給 m /min XY=60 Z=40 軸加減速 m/sec² 5 主軸孔錐度 HSK63A 主軸轉速 rpm 24,000 主軸功率(S1/S6) kW 60/75 主軸扭力(S1/S6) Nm 48/60 建議搭配二軸頭 叉式同動二軸銑頭 扭矩 Nm B=1,192/1,980
C=1,050/1,740轉速 rpm B=C=30(cont)/60(max) 活動角度 deg B=±120° C=±360° 剎車夾持力 Nm B=4,000 C=4,000 刀庫容量 pcs 30T 最大刀長 mm 300 最大刀徑-鄰近換刀 mm Ø100 最大刀徑-無鄰近換刀 mm Ø130 機台重量 tons. 35-65
*本公司保留最終修改規格與設計權利
