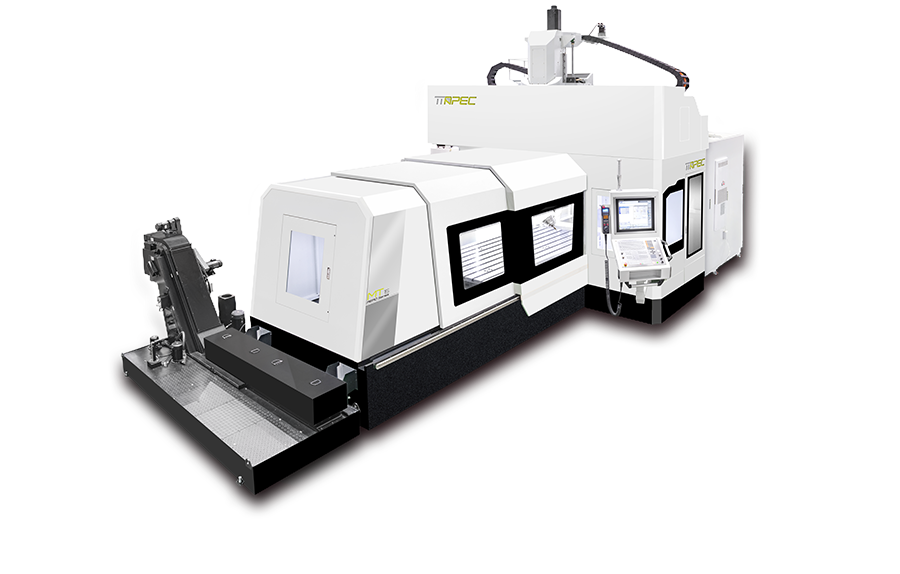

龍門定柱式五軸加工中心機

五軸定柱式龍門加工中心機

MT15 series

  • MT15
  • duoblock
-五軸五聯動
-Duo Block一體式穩固結構設計
-汽車高精度模具加工
-航空航天鋁合金結構件高速加工
-三軸採高速螺桿驅動

  • Duo block 整機結構設計

    (一體式穩固結構)

    立柱橫樑一體式設計,提升整機剛性與加工時穩定性。

    高比例的加工區域
    五軸龍門中功能最齊全,佔地面積最小,擁有最高比例的加工區域。

    高動態特性
    三軸擁有優異的高加減速,降低切削時間,在航太加工中特別適合鋁合金結構件多隔框之高功率加工

    全密式防護鈑金
    低噪音且高防塵、防水、防油效果。

    高速滾珠螺桿驅動
    驅動採高剛性精密級高速滾珠螺桿驅動,此設計可確保移動件中心與配重中心保持同心,並可有效減少當機台快速移動時抵抗重力所產生的振動。

    橫樑強力沖屑系統 (航太加工專用)
    高壓高流量泵浦,多組強力噴嘴加壓除屑,快速帶離工件上累積的切屑。
  • 規格 單位 MT1520/1530
    X軸 mm 2,000/3,000
    Y軸 mm 2,000
    Z軸 mm 850
    工作台長度 mm 2,100/3,100
    工作台寬度 mm 1,200
    工作台乘載 tons 3/5
    快速進給 m /min XYZ=30*
    軸加減速 m/sec² 5
    主軸孔錐度   HSK63A
    主軸轉速 rpm 24,000
    主軸功率(S1/S6) kW 35/42
    主軸扭力(S1/S6) Nm 55.6/67.2
    建議搭配二軸頭   側掛式正交同動二軸銑頭
    扭矩 Nm A=529/869
    C=783/1,300
    轉速 rpm A=C=30(cont)/60(max)
    活動角度 deg A=±125° C=±360°
    剎車夾持力 Nm A=4,000 C=4,000
    刀庫容量 pcs 32T
    最大刀長 mm 300
    最大刀徑-鄰近換刀 mm Ø75
    最大刀徑-無鄰近換刀 mm Ø130
    機台重量 tons. 20/24
    *若為模具板配置機型快速進給為X=20,YZ=30
    *以上規格為通用參考規格,若有其他特殊需求請聯絡業務人員,我們將提您最適合的解決方案
    *本公司保留最終修改規格與設計權利
