天車式箱中箱五軸加工中心機

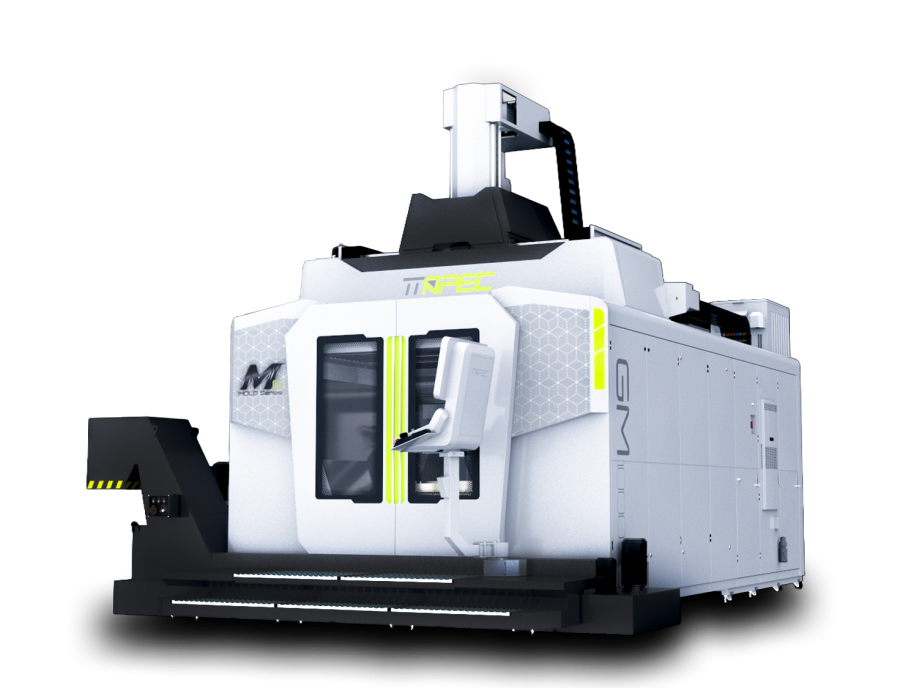

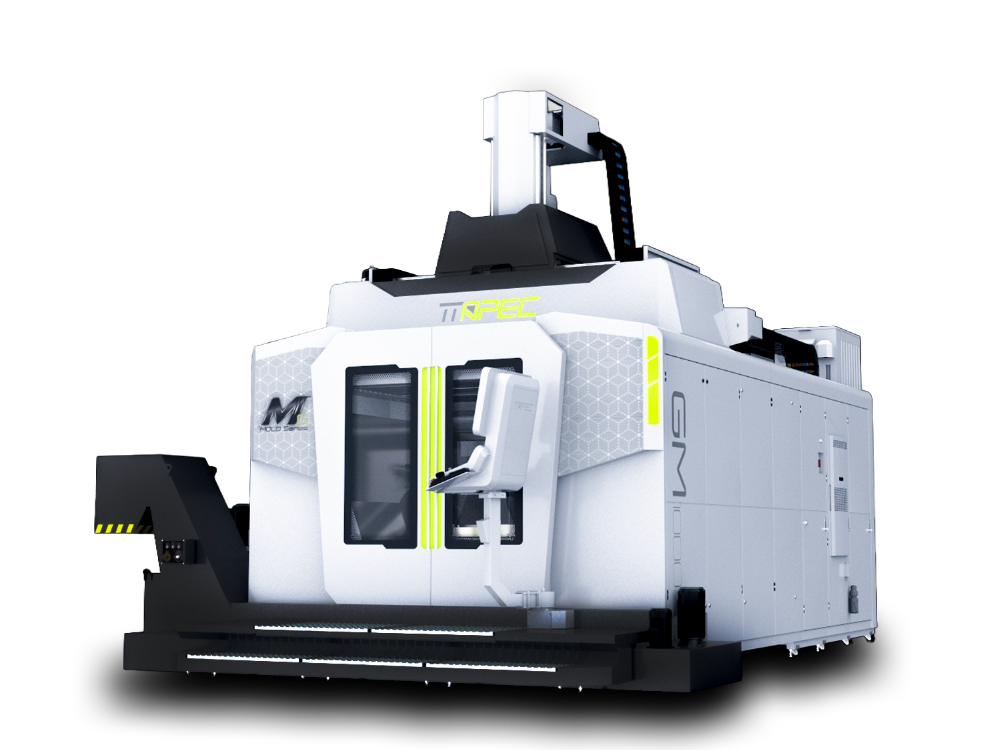

天車搖籃式高速五軸加工中心機GM1000
- 高剛性箱中箱結構
- 高穩定性礦物鑄件底座
- 高速 XY 線性馬達驅動
- 全機搭載海德漢光學尺設計
- 高強度緊湊型 U 型結構

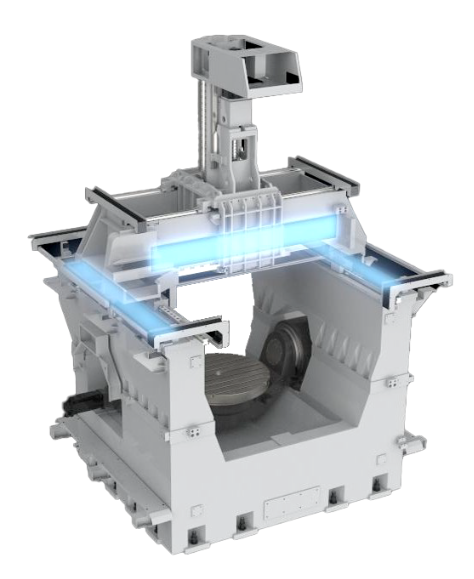

• 雙箱型 (Box-in-Box) 結構設計橫樑與鞍座以雙箱型(Box-in-Box)之幾何熱對稱結構設計，良好力流傳導結構，改善撓曲變形，提升結構剛性。確保高速加工之最佳精度表現，大幅減少熱變形和重量變形之情形發生。
• 高速 XY 線性馬達驅動
APEC 自主研發的線性馬達具備高速加減速、運動平順與精準定位的特性，最大快速進給可達 60 m/min，實現高速高精度的加工表現。
• 全機搭載海德漢光學尺設計
海德漢光學尺可有效降低機械傳動誤差，確保伺服控制精準，並提供優異的輪廓加工性能。

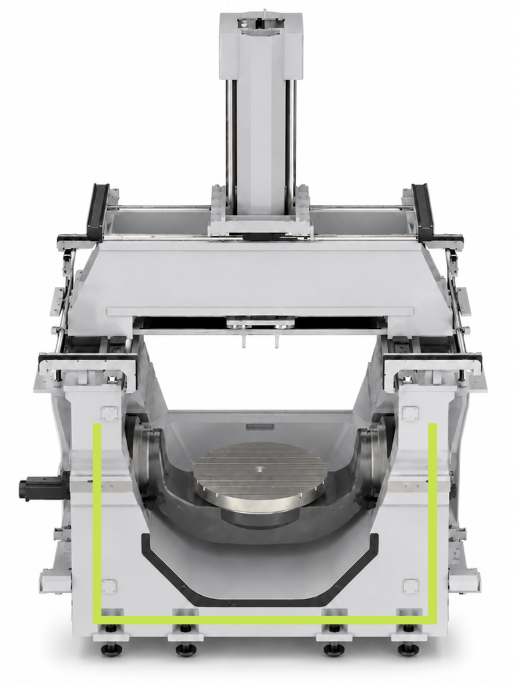

• 高強度緊湊型 U 型結構
底座與立柱形成封閉式框架設計，提供卓越剛性，有效降低振動，提升加工穩定性與精度。
• 高穩定性礦物鑄件底座礦物鑄件底座兼具高剛性與優異的吸振性能，提供穩定的加工平台，有效提升加工精度與表面品質。
• 力流對稱設計XYZ 軸皆以力對稱設計，搭配雙驅動裝置，等效均勻施力於重心，確保最優表面加工品質，並延長刀具壽命。

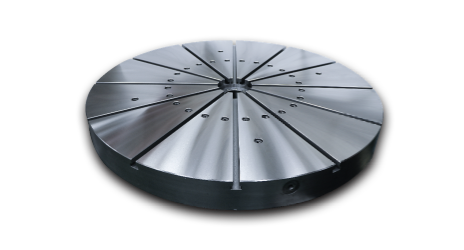

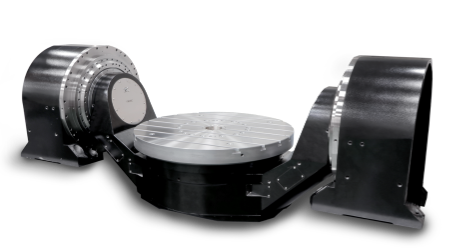

• 高性能旋轉工作台A 軸採用雙齒輪驅動，提供高扭矩與高剛性，確保重型工件加工時的精準定位；C 軸則採用直驅馬達設計，實現零間隙、高速加工的運作表現。• Ø1000 旋轉工作台Ø1000 旋轉工作台提供寬敞的加工平台，可容納大型工件，進一步提升加工能力與應用範圍。
*以上規格為通用參考規格，若有其他特殊需求請聯絡業務人員，我們將提您最適合的解決方案規格 單位 GM-1000 X軸 mm 1,100 Y軸 mm 1,400 Z軸 mm 900 快速進給 m /min X/Y/Z=60/60/40 旋轉工作臺尺寸 mm Ø1,000 工作臺最大乘載 kg 2,000 主軸孔錐度 HSK63A 主軸轉速 rpm 18,000 主軸功率(S1/Max.) kW 35/40 主軸扭力(S1/Max.) Nm 95/109 刀庫容量 pcs 40T 最大刀長 mm 510 最大刀徑-鄰近換刀 mm Ø75 最大刀徑-無鄰近換刀 mm Ø120
*本公司保留最終修改規格與設計權利
