臥式五軸加工中心機

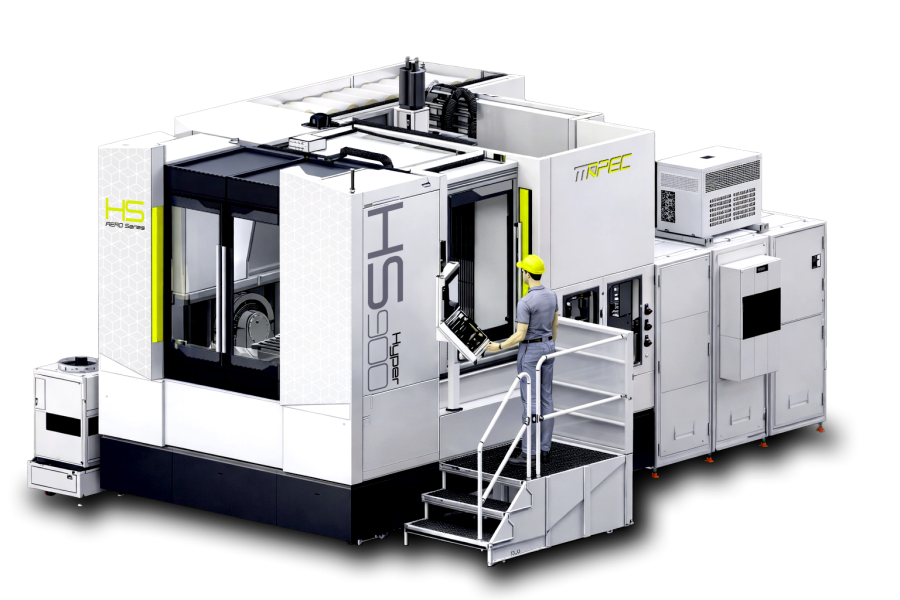

臥式五軸加工機HS900-Hyper
- Z軸雙螺桿設計
- A 軸雙邊支撐、雙邊驅動設計
- 刀庫容量最高可達 120 把刀
- 全機搭載海德漢光學尺設計
- 可搭配多工作臺自動交換系統(MPP)

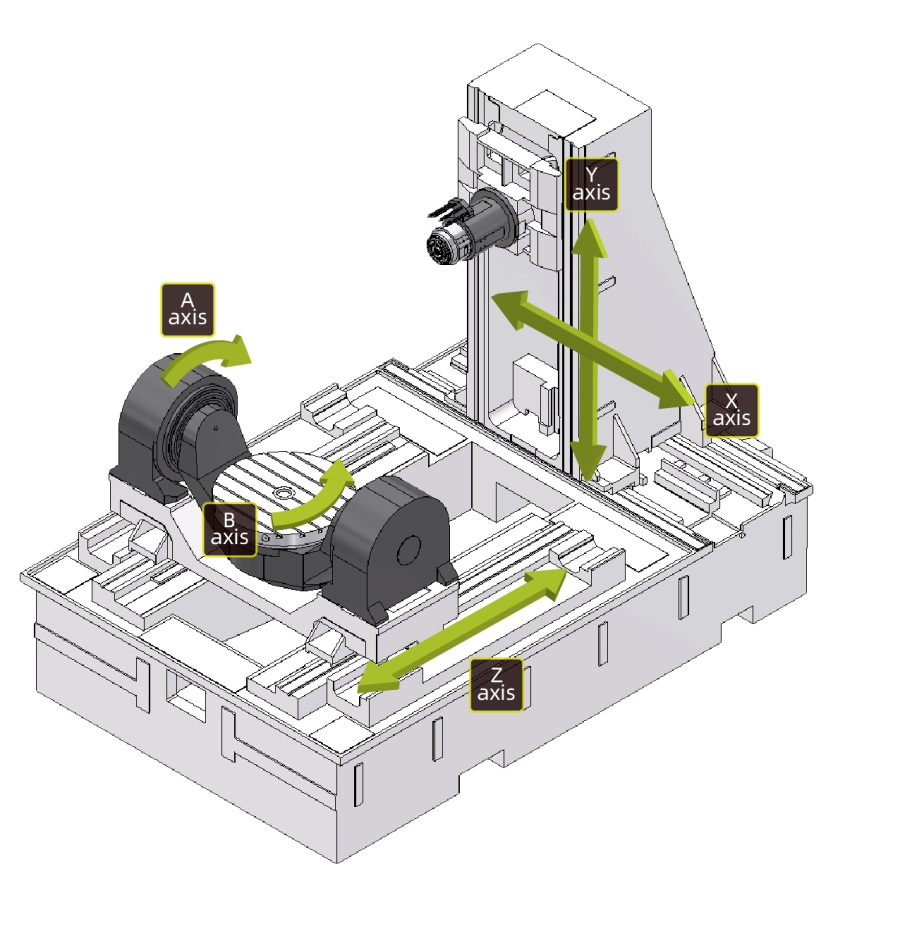

• A 軸雙邊支撐、雙驅動設計
HS900-Hyper 採用 A 軸雙邊支撐、雙驅動設計，打造穩固對稱的橋式結構，使加工過程中即使承受負載，也能維持極高的剛性與穩定性，有效降低變形。
• A 軸240° 旋轉設計
支援多角度複雜加工，並有助於切屑自然排出，特別適用於多面加工與深腔加工應用。
• Z 軸雙螺桿設計
雙滾珠螺桿配置可提升 Z 軸剛性與定位精度，即使在高速或重切削條件下，仍能提供穩定且可靠的運動表現。
• 全機搭載海德漢光學尺設計
海德漢光學尺可有效降低機械傳動誤差，確保伺服控制精準，並提供優異的輪廓加工性能。

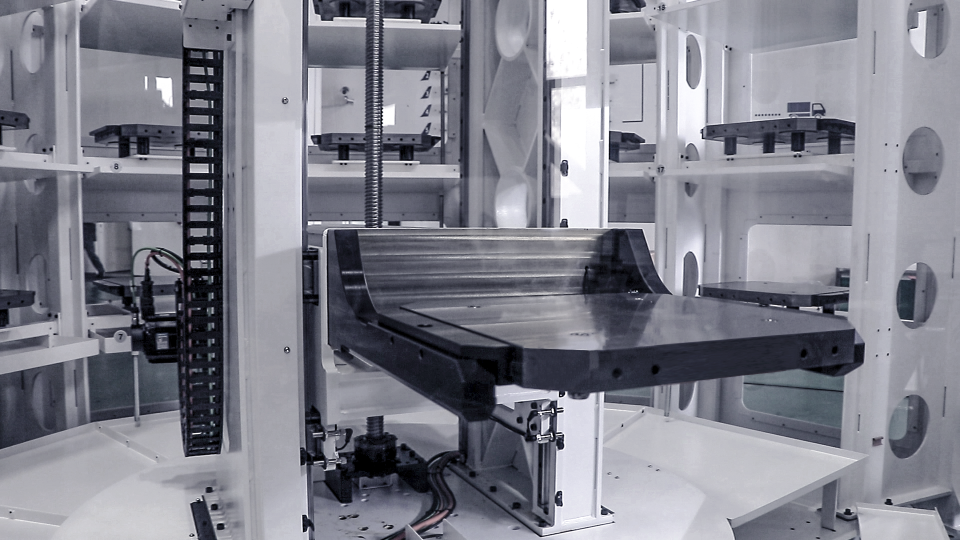

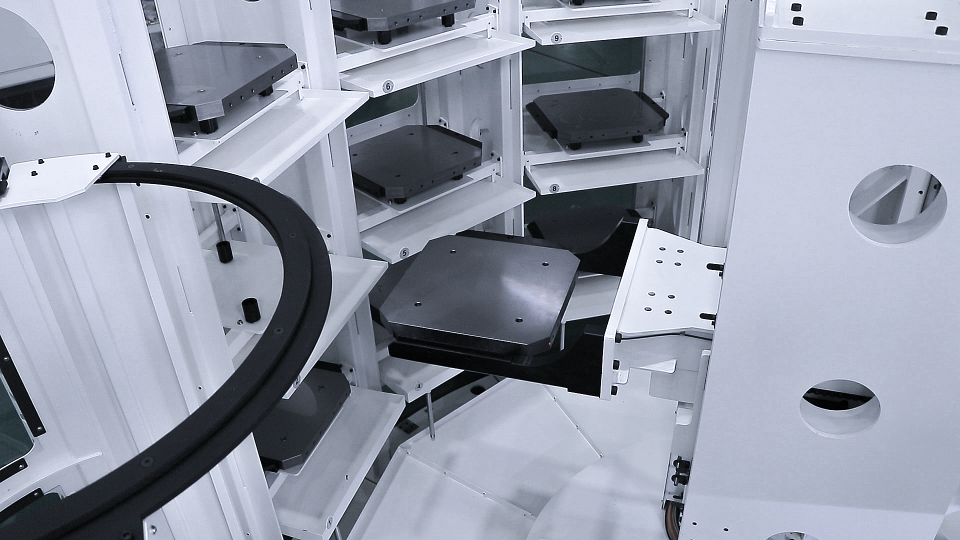

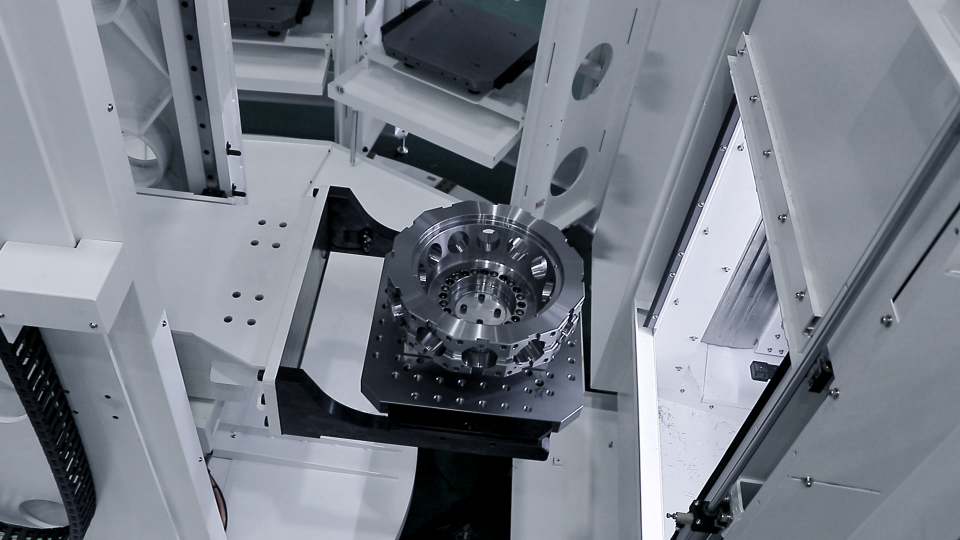

• 多工作臺自動交換系統(MPP)
多工作臺自動交換系統(MPP)使用零點夾持系統，高精度的交換盤動作使MPP可以提前進行工作台的上下料操作，節省不必要的時間，提高整體機器的加工效率。
• 高效排屑設計中央排屑流道設計可在加工過程中即時排出切屑，避免結構熱累積，並維持加工精度。
• 刀庫容量最高達 120 把刀標準配置為 60 把刀刀庫，另可選配 90 或 120 把刀配置，滿足多工序加工與長時間自動化生產需求。
*以上規格為通用參考規格，若有其他特殊需求請聯絡業務人員，我們將提您最適合的解決方案規格 單位 HS900-Hyper X軸 mm 1,050 Y軸 mm 1,350 Z軸 mm 1,050 快速進給 m /min X/Y/Z=60 旋轉工作臺尺寸 mm Ø800 加工最大旋徑 mm Ø1,020 工作臺最大乘載 kg 1,300 最大旋轉角度行程 deg A = -195 ~ +45
B = ±360 (continuous)最大旋轉速度 rpm A = 70
B = 70扭矩(S1/Max.) Nm A = 4,240 / 6,920
B = 2,120 / 3,460主軸孔錐度 HSK100A 主軸轉速 rpm 15,000 主軸功率(S1/S6) kW 45/54 主軸扭力(S1/S6) Nm 119/143 刀庫容量 pcs 40T/*60T/*120T
*為選配規格最大刀長 mm 610 最大刀徑-鄰近換刀 mm Ø125 最大刀徑-無鄰近換刀 mm Ø250
*本公司保留最終修改規格與設計權利
