臥式五軸加工中心機

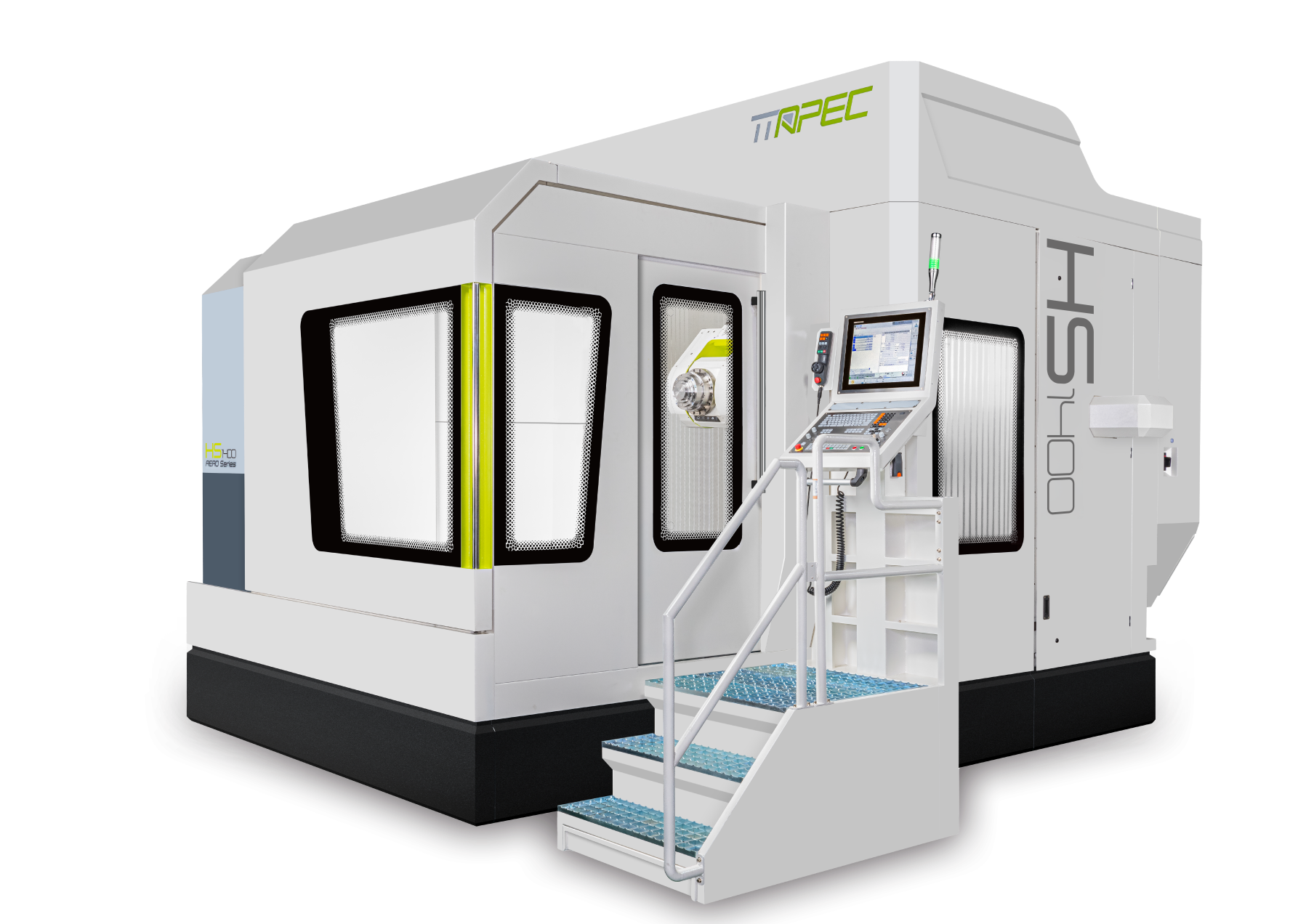

臥式五軸加工機HS1400
- 航太高溫合金加工專用機
- 高剛性趨前重心T型結構設計
- XYZ軸均採用精密級高速滾珠螺桿
- 全機搭載海德漢光學尺設計

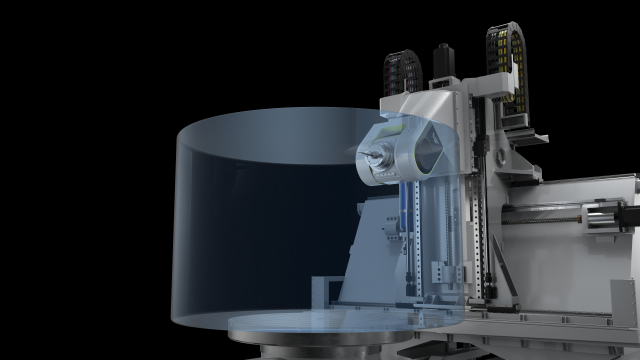

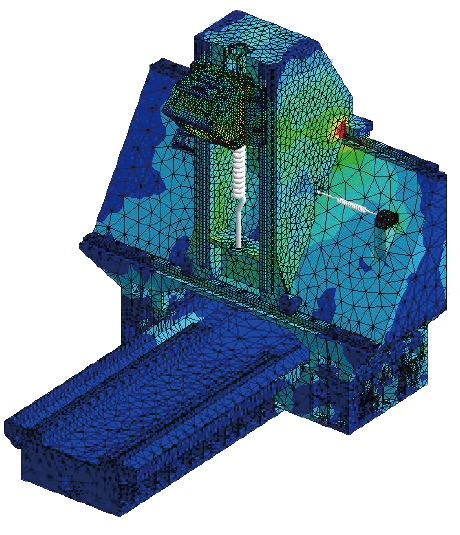

• 航太高溫合金加工專用機搭載高功率高扭力主軸，大幅提升材料移除率，縮短加工時間。• 45度角鞍座設計鞍座採45度角設計，搭配叉式頭，實現更廣泛角度切削範圍。• 五軸搭配Heidenhain高精度光學尺確保高精度伺服控制，提供優異的輪廓加工表現。• 後底床利用 FEM 做最佳化設計

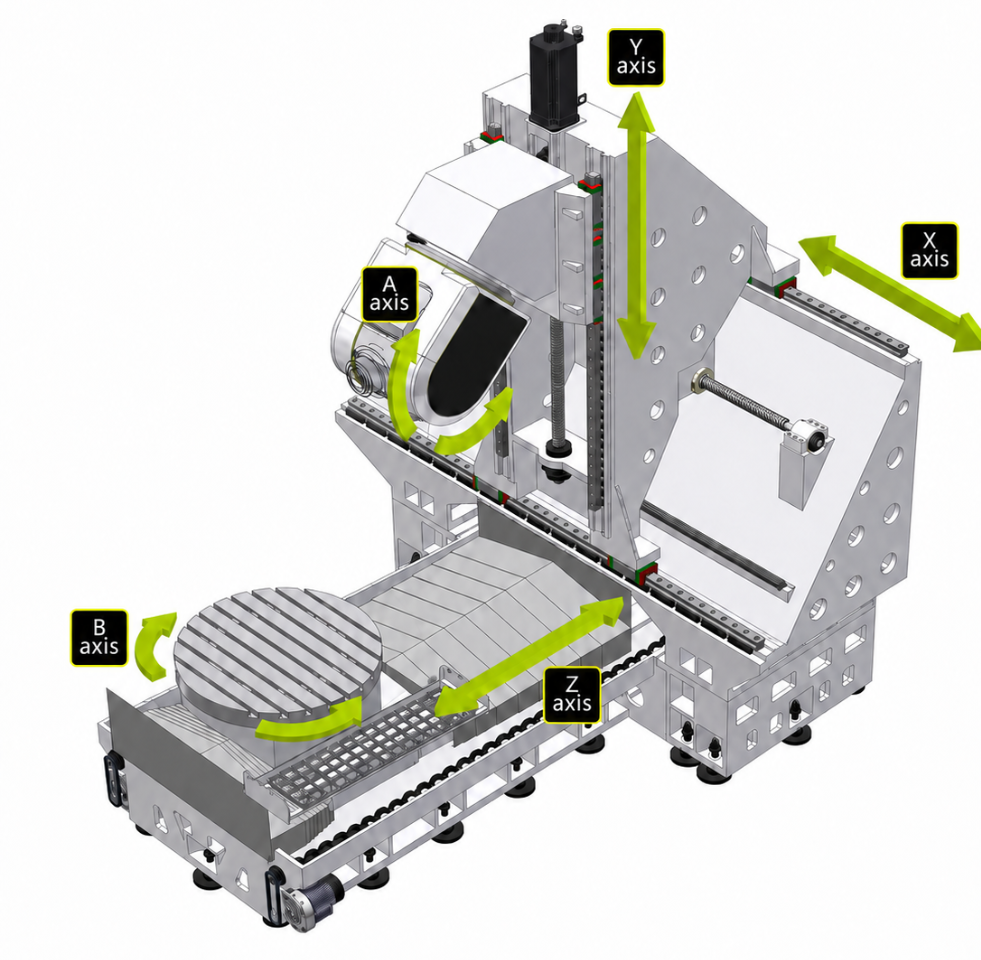

X 軸採高低軌設計，L1 尺寸大於其他同業，驅動重心較接近刀尖點，可提高剛性與穩定性，適合加工難切削材料，展現優異的切削動態特性。

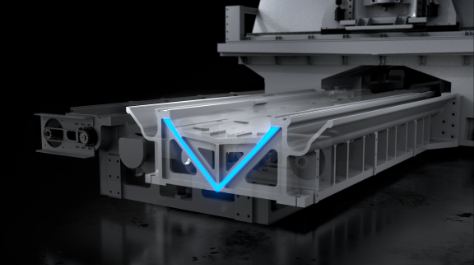

• 高剛性趨前重心T型結構設計底床肋型結構配置V型肋，結構堅固，確保加工穩定性。導軌與地腳螺栓間達力流最短配置，滿足高剛性需求。

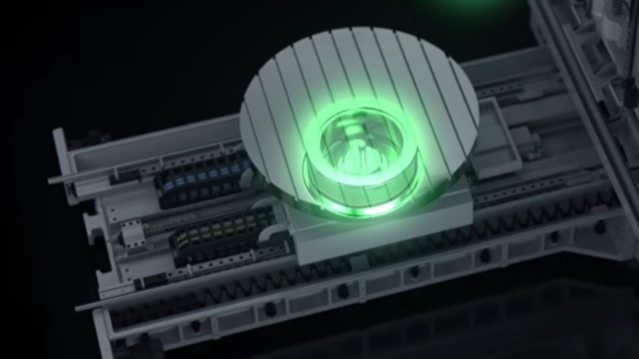

• DD馬達驅動旋轉工作台高速旋轉工作台採用DD馬達直接驅動，動力可100%直接傳遞，具備高速、高扭力、零背隙等優勢，可提供高精度自由曲面加工能力。
工作台尺寸標配 Ø1,000 mm，亦可選配 Ø1,250／Ø1,400／Ø1,600 mm。最大承載重量：2,000 kg。
*以上規格為通用參考規格，若有其他特殊需求請聯絡業務人員，我們將提您最適合的解決方案規格 單位 HS1400 X軸 mm 1,800 Y軸 mm 1,250 Z軸 mm 1,320 B軸扭矩(S1/max) mm 2,134/3,777 快速進給 m /min XYZ=50 主軸孔錐度 HSK100A 主軸轉速 rpm 12,000 主軸功率(S1/Max.) kW 50/76 主軸扭力(S1/Max.) Nm 200/302 刀庫容量 pcs 40T 最大刀長 mm 450 最大刀徑-鄰近換刀 mm Ø125 最大刀徑-無鄰近換刀 mm Ø250 機台重量 tons. 25
*本公司保留最終修改規格與設計權利
