臥式五軸加工中心機

臥式五軸加工機

HS700

  • 11
  • 07
  • 06
  • 10
  • 03
  • 01
  • 05
  • 04
  • 02
  • 09
  • 08
-航太高溫合金加工專用機
-高剛性趨前重心T型結構設計
-XYZ軸均採用精密級高速滾珠螺桿
-可搭配自動化交換盤系
  •





    多工作臺自動交換系統

    多工作臺自動交換系統(MPP)使用零點夾持系統,高精度的交換盤動作使MPP可以提前進行工作台的上下料操作,節省不必要的時間,提高整體機器的加工效率,盤數有6、12、18選項

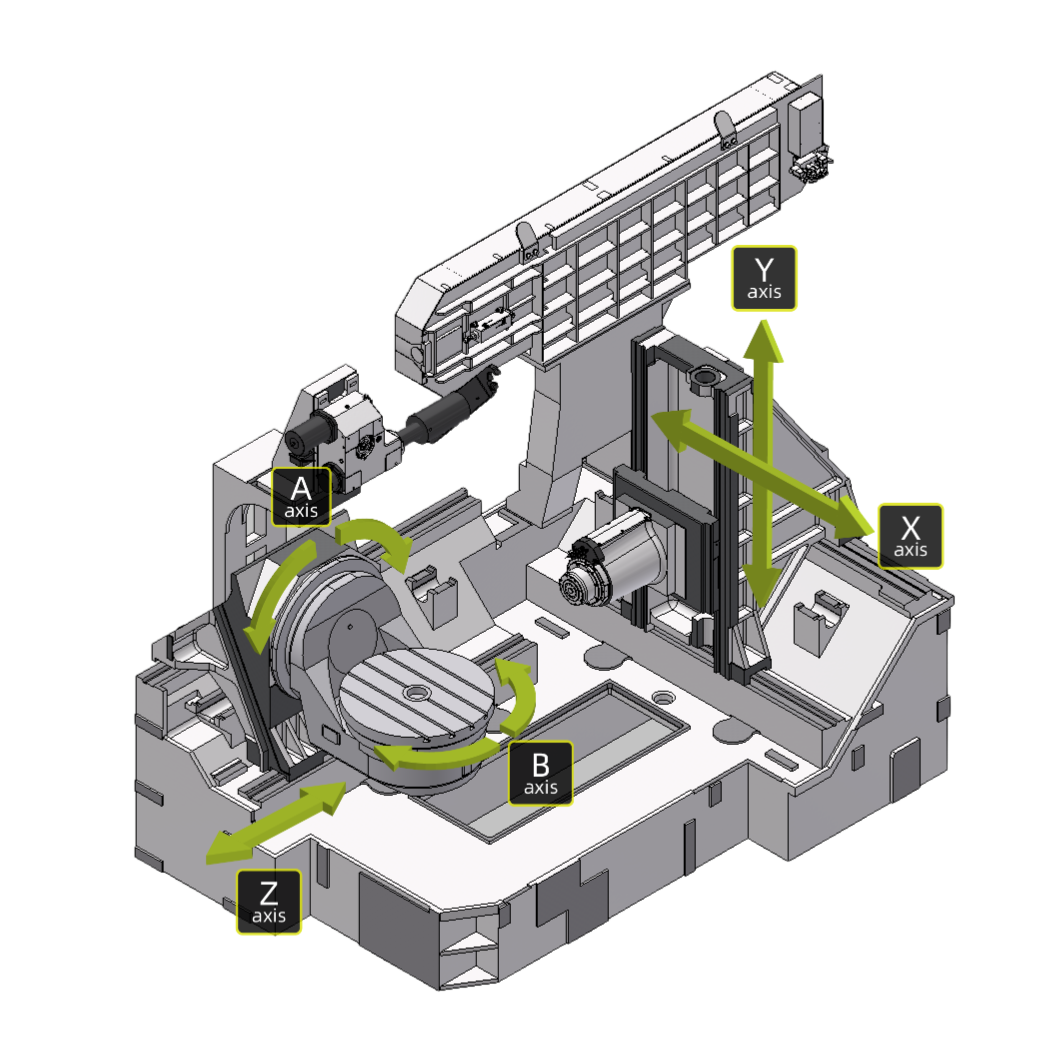

    高剛性趨前重心T型結構設計



    底床X 軸採高低軌設計, 與倒V 型配置的肋型結構, 擁有最短力流,整機採鑄件結構, 具備優異加工制振性能, 達到最佳切削動態。



    底床X 軸、Z 軸採高低軌設計

     重心較同業趨前, 切削動態特性較佳。



    高精度熱對稱結構設計

    立柱採用雙層壁箱型結構設計增加結構剛性。熱對稱性結構可以減少熱變形導致的精度誤差。





    可開閉式伸縮護蓋

    伸縮護蓋可開閉, 方便吊掛作業。

    排屑性佳

    中央大排屑孔設計,切屑直接落入排屑槽排出,減少切屑熱量對鑄件影響, 維持良好加工精度。

    門開寬度

    充裕的門開寬度, 讓操作與維護更加方便。

  • 規格 單位 HS700
    X軸 mm 710
    Y軸 mm 910
    Z軸 mm 810
    快速進給 m /min XYZ=60
    旋轉工作臺尺寸 mm Ø650
    加工最大旋徑 mm Ø700
    工作臺最大乘載 kg 350
    最大旋轉角度行程 deg A=-90~135
    C=±360
    最大旋轉速度 rpm A=70
    C=80
    扭矩(S1/Max.) Nm A=2,134/3,777
    C=672/1,210
    主軸孔錐度   HSK63A
    主軸轉速 rpm 20,000
    主軸功率(S1/S6) kW 20/24
    主軸扭力(S1/S6) Nm 45.5/55
    刀庫容量 pcs 32T
    最大刀長 mm 400
    最大刀徑-鄰近換刀 mm Ø75
    最大刀徑-無鄰近換刀 mm Ø130
    *以上規格為通用參考規格,若有其他特殊需求請聯絡業務人員,我們將提您最適合的解決方案
    *本公司保留最終修改規格與設計權利
